簡介：

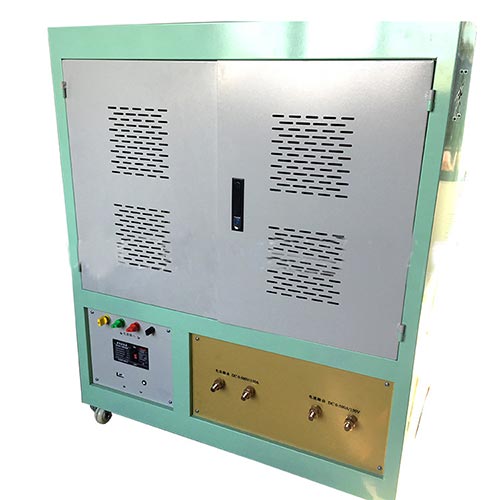

         YGSLQ系列直流升流器是根據電力部門和工礦企業在電氣設備試驗（如：各種直流開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗）時，而需要使用的檢測設備。升流器產品體積、重量采用分體/一體式結構,具有輸出電流無級調整,電流上升平衡、負荷變化范圍大、工作效率高、工作可靠、操作簡便、安全等特點，是進行升流或溫升試驗的設備。

主要技術參數：

1、工作電源：三相四線380V   ±10%   50HZ

2、環境溫度：－10℃~40℃

3、單邊額定容量75KVA

4、輸出電流  DC  500A/150V

5、輸出電壓  DC  500V/150A

6、紋波系數  0.2

7、電源效率90%

8、最長工作時間1-2小時

9、產品周?chē)鷳?yīng)無嚴重影響電氣絕緣的氣體或蒸氣、化學性沉積灰塵、污垢及其它爆炸性介質的場所。

10、冷卻方式：強制風冷

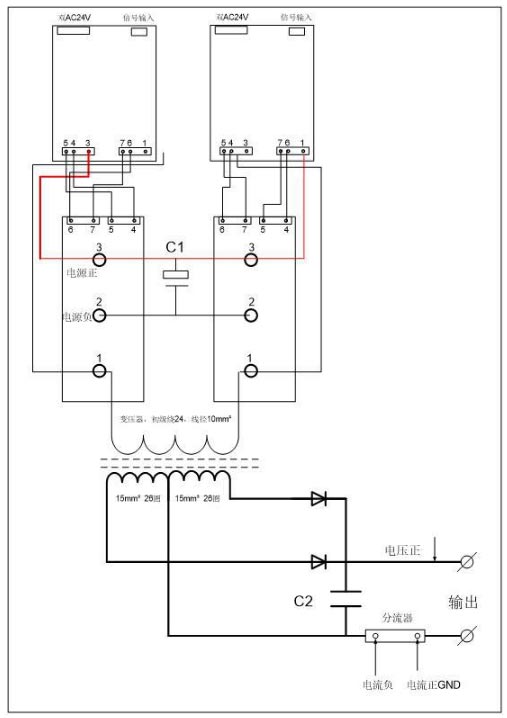

升流器工作原理:

升流器使用方法：

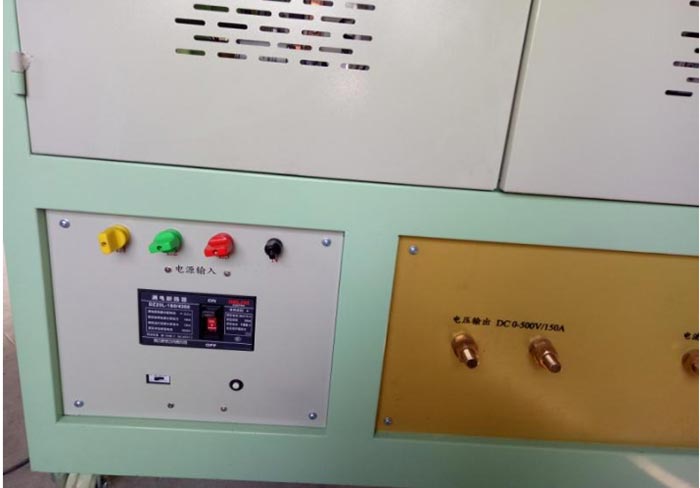

1、 將市電AC380V電源線L1/L2/L3/N分別接在上圖黃、綠、紅、黑接線柱上，千萬不能接錯！操作臺等必須良好接地；

2、 將負載用足夠大的導線和試驗臺連接好，注意！負載不能短路；

將試驗臺左下方面板中漏電斷路器撥至OFF（圖一），試驗臺面板電源指示（紅燈） “亮”

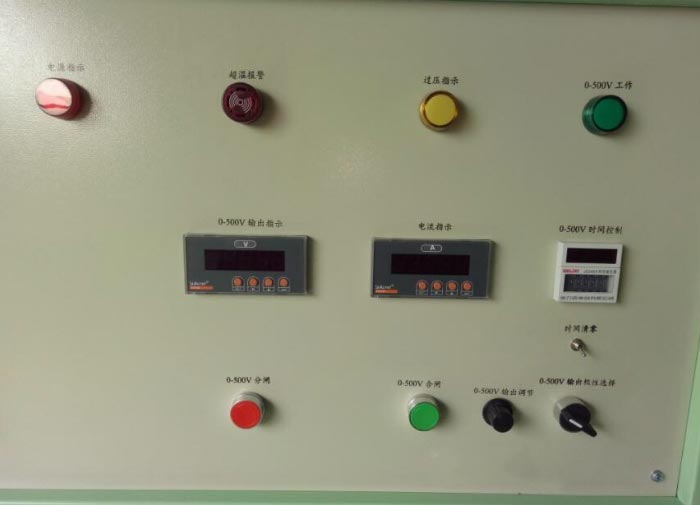

1、 設定好輸出時間，（即面板左邊0-500A時間控制）按下0-500A“合閘”按鈕，“0-500A工作”指示燈亮。慢慢順時針旋轉“0-500A輸出調節”旋鈕，同時“0-500A輸出指示”、“電壓指示”會隨之變動，當電壓調整到所需電壓時，撥動“時間清零”按鈕，時間將自動計時，到達時間，0-500A將自動分閘斷開。

2、 試驗過程中，一旦發現不正常的現象（如超溫報警燈響起、斷路器跳閘、異常響聲和氣味等），應立即切斷電源，查明原因后，如無異常，再進行試驗。

3、 每次試驗完畢或“合閘”之前，一定要將“電位器”逆時針旋轉到底；

4、 按分閘按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。

8、電壓使用方法同電流使用方法一樣。

升流器注意事項:

1、本設備是為長時間的工作而設計的，所以允許長時間在額定容量下工作，但不允許超過額定電流運行，以防過熱

2、使用中，操作臺必須可靠接地，以保證安全。

3、使用時應緩慢均勻升流、升壓，搬運時應避免過大的震動。

4、本設備應置于清潔、通風、干燥的室內保存。

5、電壓輸出和電流輸出兩者不可同時使用。
